Выбор вентилятора для котла на твердом топливе

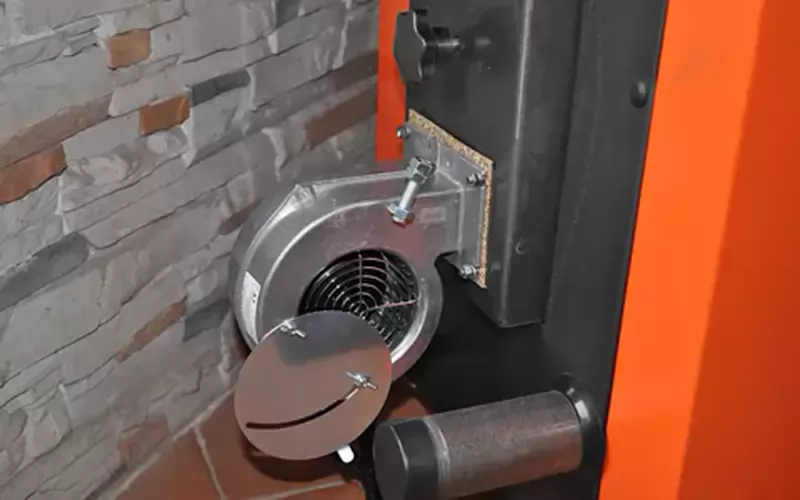

Монтаж на твердотопливном котле дутьевого вентилятора осуществляется для оптимизации топочных процессов горения, что приводит к увеличению КПД тепловой схемы и экономии топлива.

Вентилятор для котла на твердом топливе можно изготовить самостоятельно, что позволит собственнику сохранить значительные средства на приобретении заводского аналога.

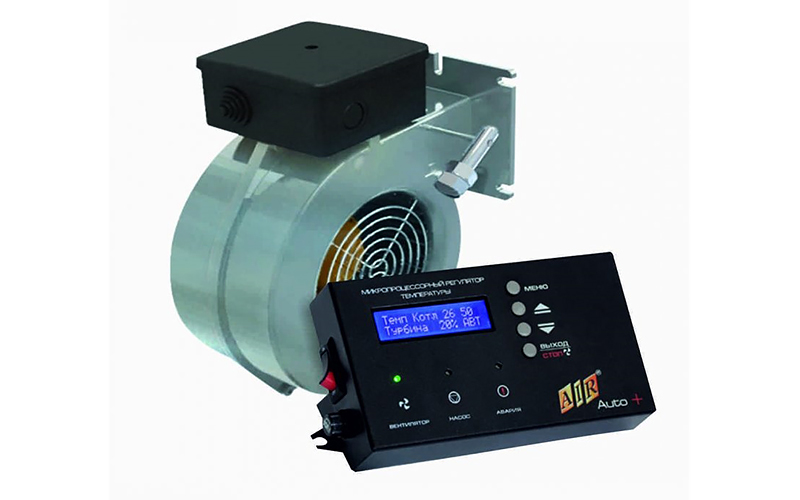

Назначение вентилятора для котла

Современная система теплоснабжения предполагает установку блока автоматики для регулирования тепловых процессов котла. Она построена на изменении подачи воздуха, который подается в зону горения дутьевым вентилятором и считается более прогрессивной, по сравнению с гравитационными системами.

Полнота сгорания топлива, продуктивность функционирования твердотопливного агрегата в значительной мере зависит от объема подаваемого воздуха и размера тяги в топочной камере.

Блок автоматики оборудован контроллером, который по установленному алгоритму выполняет регулировку работы нагнетателя, подающего разный объем воздуха, тем самым поддерживает процесс горения и, соответственно, выработку определенного количества тепловой энергии.

Применение вентилятора в системе управления котла позволяет:

Конструкция и принцип действия

Вне зависимости от производителя, вентилятор состоит из алюминиевого или оцинкованного корпуса, внутри которого располагается электродвигатель, направляющие лопасти и защита, в виде решетчатого ограждения.

Эта конструкция при своей простоте и малых габаритах обладает надежностью. На нагнетателе установлена заслонка, которая предназначена для ограничения проникновения дымовых газов в помещение топочной, в случае появления обратной тяги.

Также, заслонка снижает естественную тягу, в то время, когда подача воздуха не осуществляется.

Соединительные патрубки могут располагаться в верхней части корпуса или на фронтальной части дутьевого агрегата и обладать различными формами разъемов для соединения с котлом.

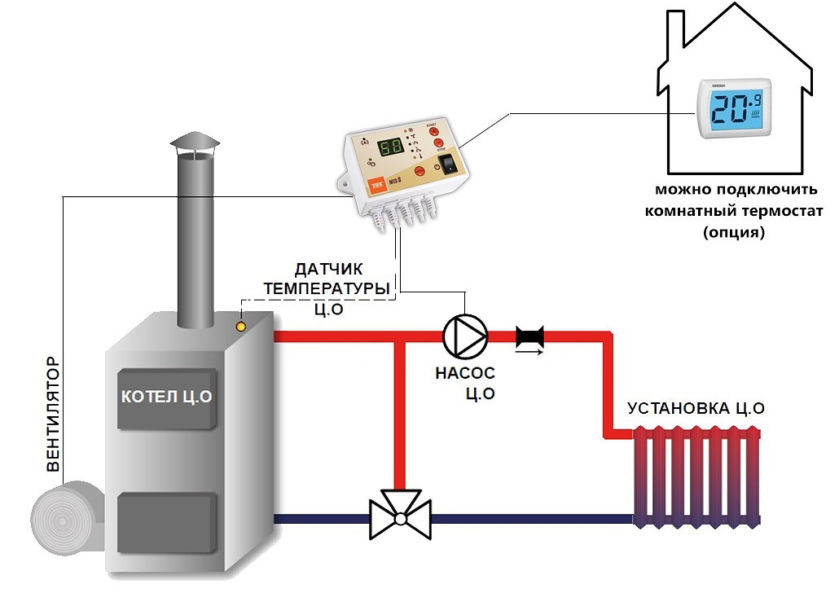

Алгоритм функционирования системы управления котлом с применением дутьевого воздуха:

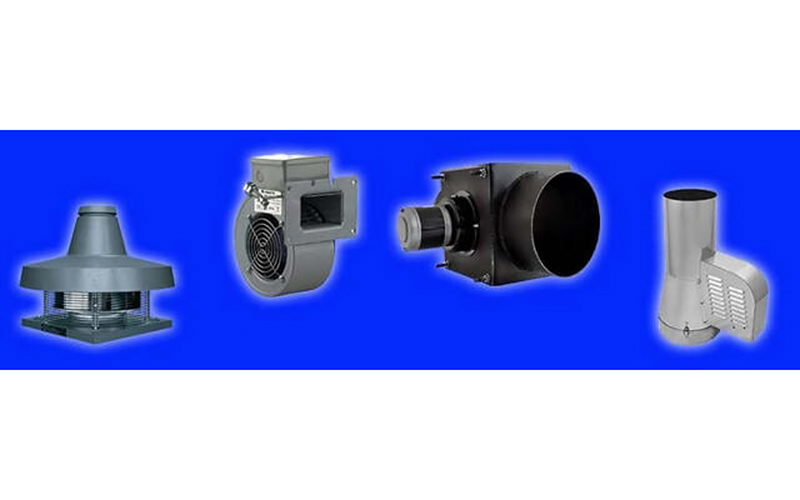

Разновидности

Сегодня в торговой сети, возможно, приобрести различные модели дутьевых вентиляторов, для твердотопливных отопительных агрегатов, как отечественной, так и европейской сборки.

Наиболее популярными являются варианты расположения дутьевых установок:

Следующая классификация дутьевых агрегатов производится по типу электрических двигателей: асинхронные, электро-коммутируемые ЕС и синхронные.

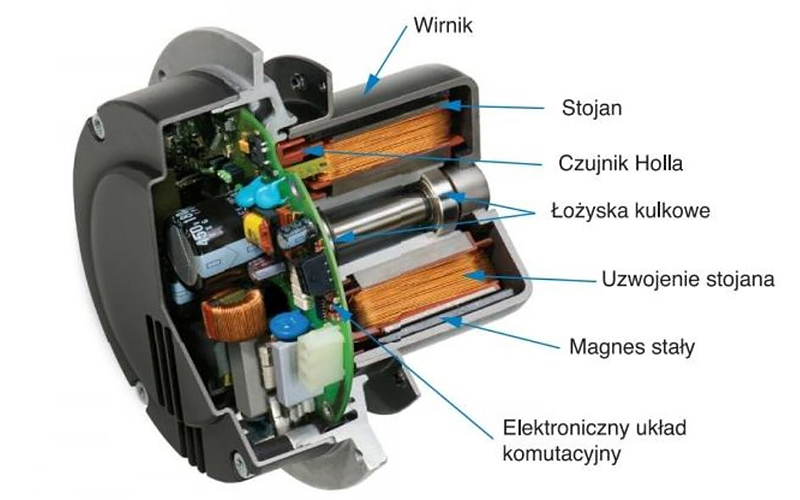

Электро-коммутируемый двигатель

Электронно-коммутируемый двигатель(ЕС), дает возможность выполнять очень точную регулировку производительности, используя сигнал широтно-импульсной модуляции.

В том случае, когда их устанавливают на дутьевых устройствах, появляется возможность за счет изменения скорости вращения рабочего колеса — крыльчатки изменять объем подающего в топку воздуха, тем самым снижая потреблении энергии от 50 до 80 %.

Невзирая на большую стоимость таких дутьевых устройств, они предпочтительны в установках современных котлоагрегатов, поскольку относятся к энергоэффективным устройствам, а их применение сокращает выбросы в окружающую среду, за счет снижения потерь тепловой энергии, за счет недожога топлива.

Двигатели ЕС работают в тихом диапазоне и обладают повышенным сроком эксплуатации.

Синхронный двигатель

Вентилятор поддува на котел с синхронным двигателем характеризуются несложной конструкцией и обладают низкой ценой. К минусам данной модели можно отнести ограниченный диапазон регулировки и невысокий крутящий момент при пуске двигателя. Как правило, такие дутьевые устройства устанавливают для подачи неизменного объема воздуха в топочную камеру.

Такими двигателями оснащаются котлы, с достаточно большими размерами. В основном такие движки монтируются в отдельном блоке.

При эксплуатации синхронных двигателей на невысоких оборотах часто имеет место перегрев обмотки. В котле вытяжного типа, вентиляторы устанавливаются на дымовой трубе, их еще называют дымососами.

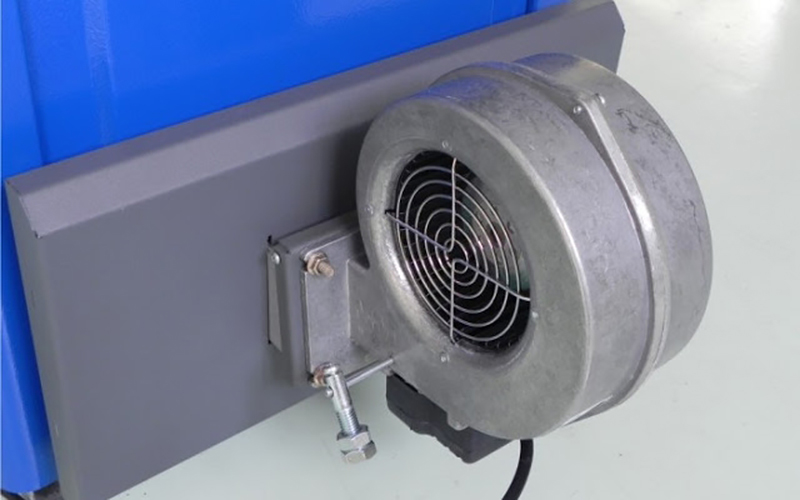

Нагнетатели с асинхронным двигателем

Такие электродвигатели обладают многими достоинствами. Они удобны и просты в обслуживании и отличаются прочностью конструкции. К недостатку электропривода такого вида можно отнести высокие пусковые токи.

Следовательно, потребуется грамотное обустроить силовую часть, чтобы запускать в эксплуатацию такое, чувствительное к параметрам тока, устройство.

Асинхронный электродвигатель дает возможность с легкостью выполнять регулировку числа оборотов. На определенных модификациях имеется, в том числе и режим реверсирования. Основные положительные качества вентиляторов с асинхронным электродвигателем:

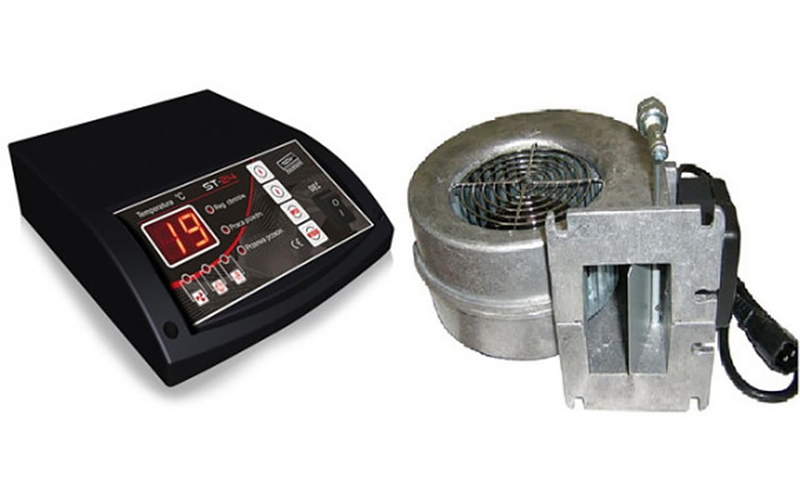

Особенности выбора

Производительность котлоагрегата, функционирующего на твёрдом топливе, в значительной мере обусловливается профессионально выбранным нагнетателем.

Для того чтобы правильно выбрать вентилятор нужно обратить внимание на такие параметры:

В случае неправильного выбора оборудования, когда вентилятор для твердотопливного котла не сможет подавать в топку необходимый объем воздуха, начнется процесс неполного сгорания топлива, КПД котла упадет, а температурный режим достигнут не будет.

В случае, когда нагнетатель будет установлен большой мощности, он выдаст большое количество воздуха в топку. Процесс горения будет интенсивным, котел быстро наберет необходимую температуру и контроллер блока управления подаст сигнал на отключение вентилятора, таким образом, дутьевое устройство попадет в процесс тактования, когда будет часто включаться и выключаться, что приведет к преждевременному износу оборудования и выходу его из строя.

Рекомендованные варианты установки вентиляторов WPA для котлов ЗОТ или Карбон, для отопительных агрегатов, работающих на антраците:

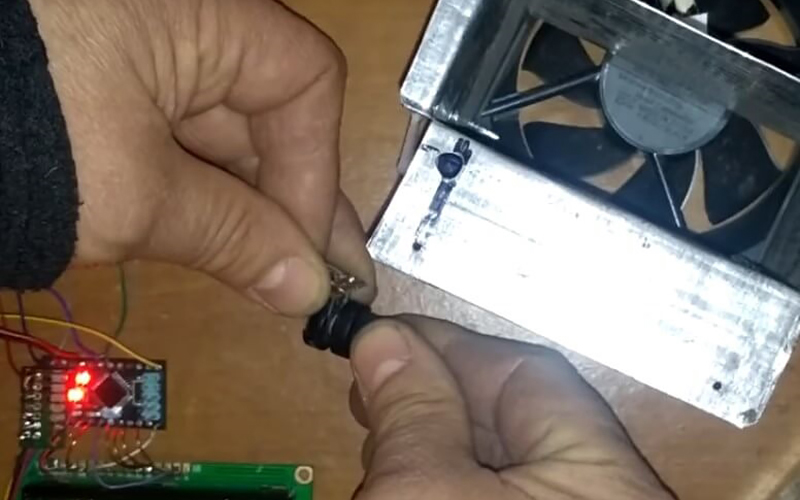

Делаем своими руками

Современные твердотопливные котлы повсеместно оснащают дутьевыми вентиляторами, что позволяет выполнять автоматизацию процесса горения.

Можно изготовить такое устройство своими руками в домашних условиях. Потребуется только уравновесить рабочее колесо, лопасти которого обязаны иметь равный вес и конфигурацию.

Для производства самодельного вентилятора будет нужно:

Значительно проще сделать нагнетательный вентилятор для котла, подобрав электродвигатель с рабочим колесом и крыльчатку. В таком варианте потребуется изготовить железный короб, поместить в центре движок, крыльчатку и подсоединить вентилятор к твердотопливному котлу.

Можно самостоятельно выполнить крыльчатку, используя соответствующие чертежи. Лопасти изготавливают из листа металла, затем немного прихватывают их электросваркой, выполняют балансировку на валу и проверяют качество вращения.

В профессионально сделанном вентиляторе должна полностью отсутствовать пульсация лопастей.

Блок автоматики для управления таким вентилятором состоит из простейших вариантов температурного датчика и диммера, уменьшающего либо увеличивающего число оборотов двигателя исходя от температуры горячей воды.

Кроме того в торговой сети возможно приобрести автоматические блоки, обладающие расширенной логикой, хорошо интегрирующиеся в автоматический режим управления котлом.

Потребуется только профессионально выбрать вентилятор, который по мощности обязан согласоваться с характеристиками отопительного котла.

Допускается изготовить вентилятор своими руками, для того чтобы максимально полно обеспечить полноту сгорания топлива и регулировку котла в зависимости от необходимого температурного режима.
