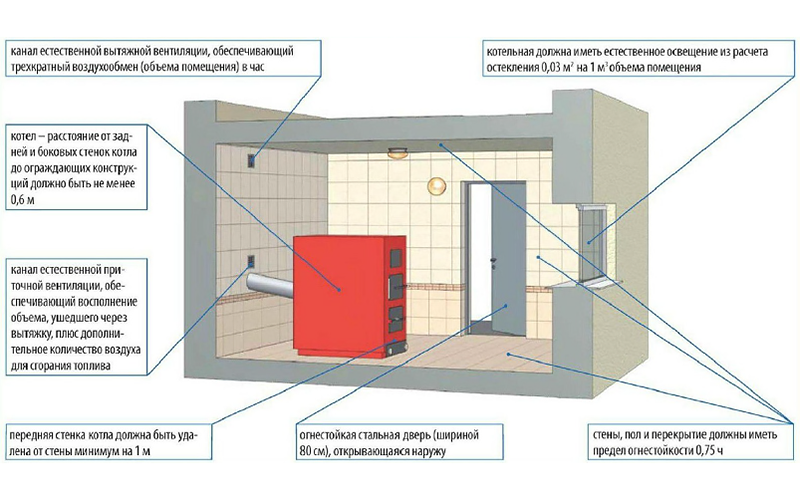

Требования к котельной в частном доме разработаны не на пустом месте и не для осложнения жизни хозяев. Наоборот, их главная цель – обеспечение всесторонней безопасности и удобства эксплуатации отопительных агрегатов.

Самостоятельно проектировать котельную незачем и браться – это дело специалистов. Учитывая все необходимые параметры, ими составляется проект установки оборудования в том или ином помещении. Если планирующая документация составляется квалифицированными специалистами, то такой проект будет проще согласовать в специализированных организациях.

При составлении проекта котельной учитывается немало критериев

Для проектирования необходимо собрать данные, которые предусмотрены общими правилами СНиП 2.04.08 — 87*. Конкретно к таких исходным параметрам относятся:

— мощность отопительного агрегата;

— вид топлива, который будет использован для отопления;
— размер и план помещения, отведенного для установки оборудования;

— общая площадь дома и местонахождение в нем жилых и других помещений;

— общий план первого этажа, на котором будет размещена котельная (при таком ее размещении )

Общий план цокольной части дома с выделенным для котельной помещением

— материал, из которого построен дом и котельная, если она расположена в пристройке – ( этот вариант – наиболее желателен для установки котла в частном доме).

Отопительный котел

Все, что касается котельных установок, оговорено в правилах СНиП II-35 — 76, так как для отопления может использоваться. как газовый, так и твердотопливный котел

Если планируется установка твердотопливного котла, то проектировать его месторасположение нужно на этапе планировки дома при его возведении, так как постройка котельной для этого агрегата категорически обязательна. Это нужно сделать для того, чтобы заранее разметить в котельной расположение дымохода.

Современный твердотопливный котел длительного горения

К обязательным требованиям установки котла на твердом топливе относятся следующие критерии:

• Площадь котельной должна составлять не менее 7 ÷ 8 м².
• Котел должен быть установлен таким образом, чтобы была возможность, при необходимости, проведение ремонтных работ и профилактического обслуживания.
• Опираясь на данные о мощности агрегата, рассчитывается размер вентиляционного канала, в пропорциях – 1 кВт мощности: 8 см² площади. Диаметр дымоотводного отверстия не должен быть меньше диаметра штатного патрубка, выходящего из котла.
• Для такого отопительного прибора рекомендовано устроить подиум, который будет выше пола котельной на 80 ÷ 100 мм.
• Вентиляция в помещении устраивается по такой же схеме, как и для газового котла.
• Освещение и наличие дверей рассчитываются так же, как и для агрегатов, работающих на газе.
• В целях пожаробезопасности необходимо позаботиться о материалах для стен и пола, так как они должны быть негорючими. Перед топочной дверцей котла рекомендовано настелить лист металла, размером не менее 500 ×500 мм, а на стену закрепить асбестовый экран.
• Дымоотводная труба для этого вида котла устраивается таким же образом, как и для печи, и должна составлять в высоту не менее пяти метров. Если приходится делать в ней повороты или изгибы, то их должно быть не больше трех .

Монтируя любой из газовых котлов, профессионалы рекомендуют установку защитно-предохранительных устройств. как в системе отопления, так и непосредственно в самом котле — это байпасы, запорные клапаны. датчики на появление дыма и другие приборы или приспособления.

Видео: пример оборудования котельной с твёрдотопливным (пеллетным) котлом

Вентиляция в котельной

Так как от вентиляции зависит безопасность эксплуатации любого отопительного прибора, хотелось бы подробнее рассмотреть разные виды выведения из помещения возможного скопления газов. Существуют естественный и принудительный виды вентиляции. Что они собой конкретно представляют — стоит рассмотреть в дополнение к вышеописанным обязательным параметрам котельной.

Естественная вентиляция

Естественной вентиляций называют проветривание помещения с помощью правильно устроенных отверстий в стенах или потолке, без применения специальных приборов, создающих тягу, которая нагнетает и вытягивает воздух из помещения котельной.

Помещения для установки котла обустраивается на первом или цокольном этаже, поэтому схемы расположения вентиляционных окошек могут несколько различаться между собой.

Для того, чтобы создавалась хорошая тяга, и котел функционировал эффективно, вытяжное отверстие или же трубу вентиляции устанавливают над отопительным прибором. Туда уходят попавшие в объем комнаты продукты сгорания и обеднённый воздух, отдавший кислород «на нужды горения». Процесс идет за счет подталкивания поступающим с улицы через вентиляционное окошко, устроенное на противоположной стене, по одной из выбранных схем, свежим притоком воздуха.

Минусом естественного процесса проветривания является то, что рассчитать и контролировать его довольно-таки сложно, а по правилам СНиП 2.04.05 — 91, воздух при работающем котле, должен обновляться в помещении трижды в час, как уже говорилось выше. Естественный процесс вентиляции бывает очень зависим от температуры, ткущего уровня давления, силы и направления ветра на улице.

Расположение вентиляционной трубы на стене здания

На улице по стене устанавливается вентиляционная труба, которая врезается в окошко, где установлен вентилятор. Труба обычно поднимается на высоту выше кровли на 500 ÷ 1000 мм. Таким образом, создается хорошая тяга, помогающая быстро очищать помещение от скопившихся газов.

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон ( легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

• Минимальный объем — 15 кубометров.
• Высота потолков.
  • при мощности от 30 кВт — 2,5 м;
  • до 30 кВт — от 2,2 м.
• Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
• Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15 кубам добавляется 0,2 м 2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.
